進料粒度:≤1200mm
生產能力:15-1000t/h
適合物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等
應用領域:砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
24小時咨詢電話:138-3812-9777
在線咨詢

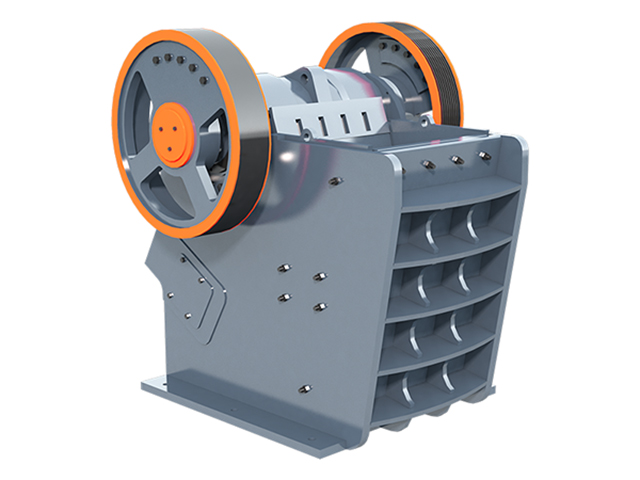

歐版顎式破碎機
PEW歐版顎式破碎機簡介:
世界上首臺顎式破碎機誕生在二次工業革命的美國,由此拉開了機械破碎石頭生產砂石骨料的時代,經過100多年發展,顎式破碎機不斷改進,復擺型顎式破碎機、簡擺型顎式破碎機、雙肘顎式破碎機等新型設備不斷涌現,集科技大成的歐版顎式破碎機成功問世,成為礦山機械市場上廣受歡迎的顎式破碎機類型。
歐版鄂破車間實拍

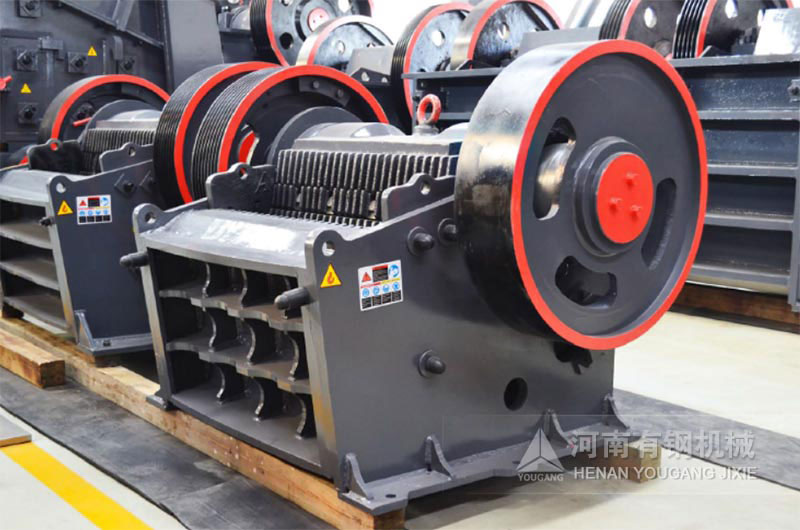

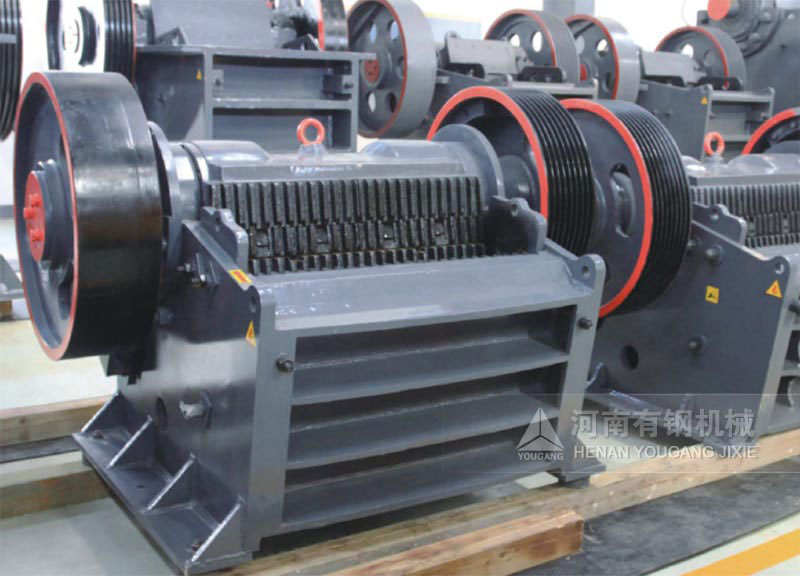

鄂式碎石機廠家實拍現貨
通常市面上的傳統PE、PEX系列顎式破碎機產量單機一般為3-500噸/小時,歐版顎式破碎機和普通鄂破在同等功率下,產量大大超過普通鄂破機。在石料生產線中PEW粗破顎式破碎機一般作為使用一段破碎機使用,二級破碎機可以采用PEW細顎式破碎機或者圓錐破碎機、反擊破碎機、錘式破碎機等,三級破碎機一般用立式?jīng)_擊破碎機或者對輥破碎機等。根據客戶對骨料粒型要求的不同,配置不同的生產工藝。
PEW歐版顎式破碎機是一款技術非常先進的機器,性能非常優異,比普通的機器性能更優越,結構的設計更科學合理,設備的運行參數、結構形式、維護調整等方面比傳統機器更加具有優勢,非常適合用于固定式破碎生產和移動破碎站。
歐版顎式破碎機適用物料

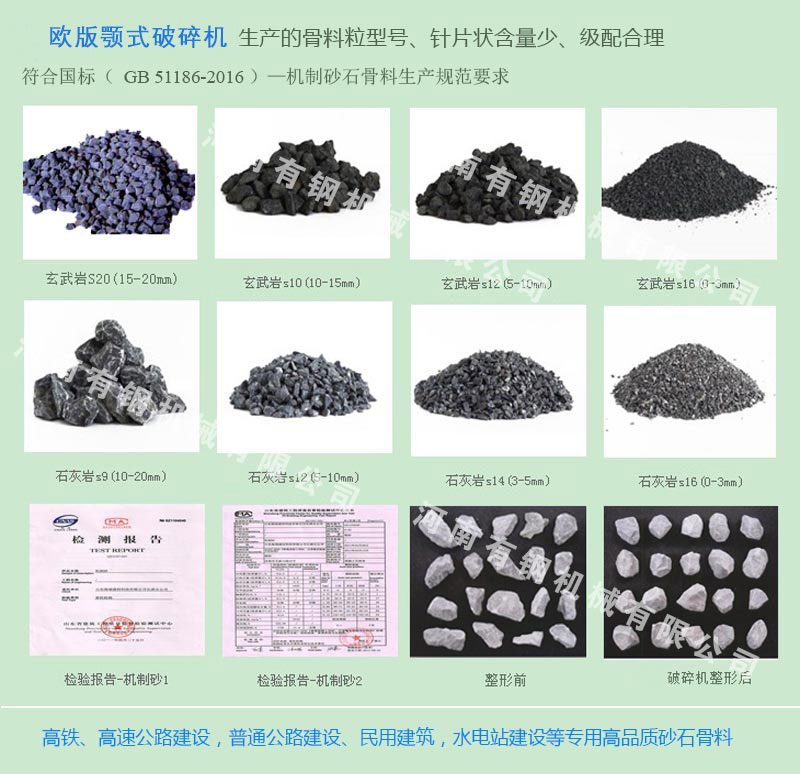

歐版顎式破碎機破碎成品效果

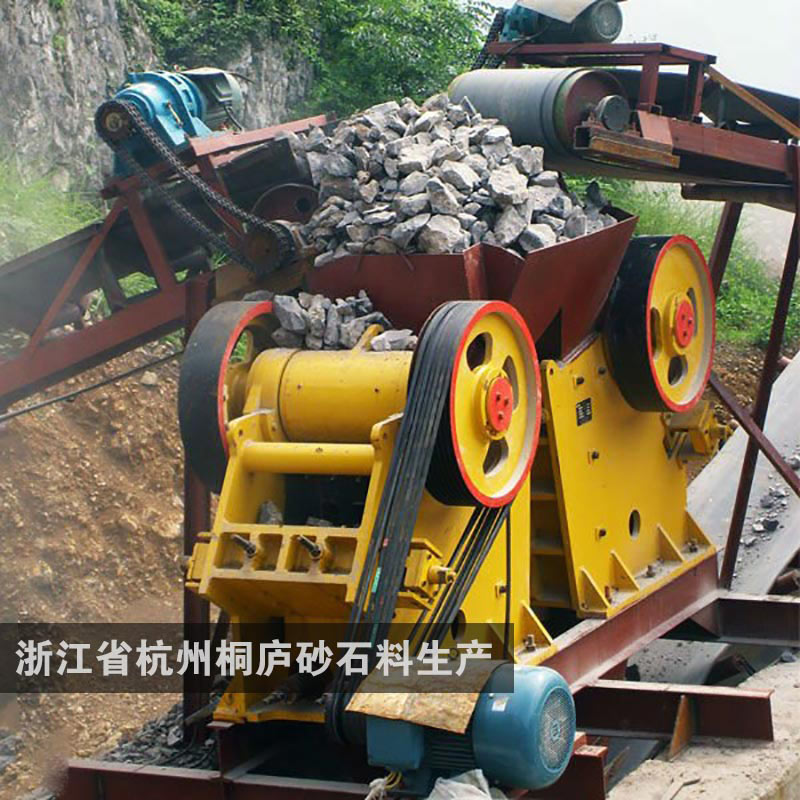

桐廬時產500噸砂石料生產現場
【項目名稱】:浙江省杭州市桐廬縣時產500噸砂石料生產線
【客戶情況】:該項目是由茅迪集團投資建設的新項目,項目規模5000噸/天。該生產線的主機設備采購自我公司,由粗碎PEW型歐版顎破和中碎HP系列液壓多缸圓錐破、細碎VSI立式?jīng)_擊破碎機、XL螺旋洗砂機組成。該生產線主機設備,進料尺寸大不易堵料,成品粒型優良。
【生產情況】:加工物料為花崗巖,成品規格:0-4.75mm、5-10mm、10-20mm、20-30mm、30-40mm
【成品應用】:高速公路用石子、鐵路道渣、機場跑道專用石子
【生產能力】:5000噸/天

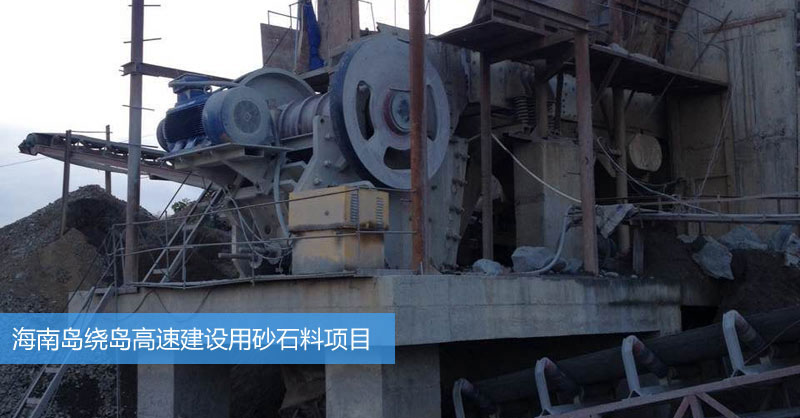

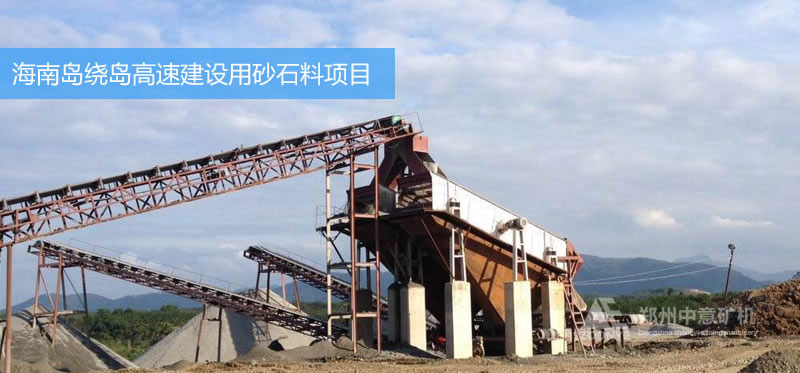

海南島繞島高速建設用砂石料項目
【項目名稱】:海南島繞島高速砂石料生產項目
【客戶情況】:中鐵十四局高速公路建設項目部我公司購買了兩套砂石生產線,用于花崗巖和玄武巖加工生產線,包括PEW新型歐版顎破2臺,HP多缸液壓圓錐破4臺,VSI制砂機8臺,該項目生產能力大,產量達到10000噸/天,使用效果很好。
【生產情況】:加工物料為輝綠巖,成品規格:0—6mm,6—16mm,16—26mm以及26—31.5mm
【生產能力】產量:10000噸/天

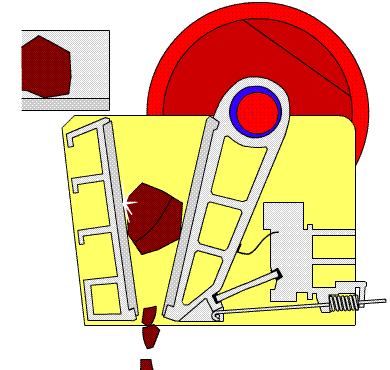

PEW歐版顎式破碎機工作原理:
歐版顎式破碎機破碎方式為曲動擠壓型。電動機驅動皮帶和皮帶輪,通過偏心軸使動顎前后上下擺動,當動顎推動動顎板向定顎板運動時,物料被壓碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時,先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料,實現批量生產。
PEW歐版顎式破碎機優異性能和組成:

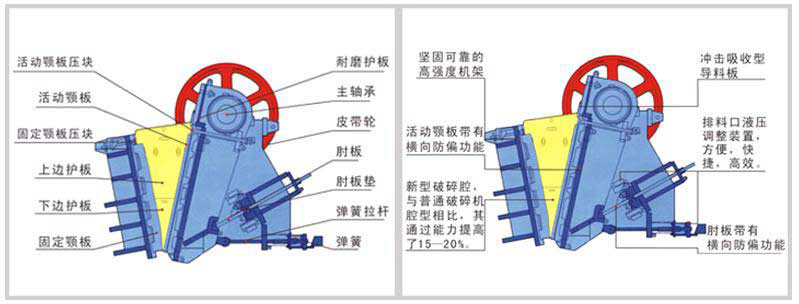

歐版鄂破結構圖
1、經過優化的腔型設計
歐版顎式破碎機破碎腔是機器的心臟和工作區,適當?shù)倪M(jìn)料口長寬比能夠確保少的堵料,并降低破碎機的高度。
2、比傳統鄂式破碎機能生產更細的骨料
大沖程、合適的轉速和飛輪慣性,以及大破碎利用能保證了更好的破碎性能,在小的排料口下生產,PEW歐版顎式破碎機可以生產出更細的骨料。
3、為特定的物料破碎提供合適的顎板
為了發展PEW歐版顎式破碎機在各種領域的性能,包括傳統的采石場、金屬礦山、礫石以及廢棄水泥路面混凝土和橋梁結構破碎回收利用等,我廠開發出了多種顎板。顎板牙型和厚度不斷優化,并選擇合適的錳鋼合金材料,即提高了產量又降低了成本。我廠為客戶的其他特殊用途開發定制顎板和襯板。
4、堅固耐用的破碎機軸承
PEW歐版顎式破碎機裝有比其他同規格的顎式破碎機更大更耐用的偏心軸軸承。其更高的承載能力和有效的迷宮式密封使軸承使用壽命大大延長。
5、操作方便,實現自動化
歐版顎式破碎機的設置可以在電控柜操作,破碎機的軸承潤換可以自動完成,軸承溫度、破碎機轉速和破碎腔料位都可以監測并完成集成在自動化系統里。
6、顎板頂部襯板有效保護軸系部件,無需導料溜槽,進料更順暢。
7、箱形結構的動鄂和定鄂,強度高,重量輕。
8、顎板經壓板固定在動鄂或者定鄂上,顎板與鄂體之間有襯板保護。使鑄造的鄂體不會被磨損。
9、焊縫避開應力集中區。
PEW歐版顎式破碎機和PE普通鄂破的區別:
1、歐版破碎機破碎腔采用對稱"V"形結構,使實際進料口寬度與名義進料口寬度相一致,同等規格下,歐版鄂破產量進料尺寸和產量大于PE鄂破,對稱破碎腔:實際進料口開度等于名義進料口開度,傳統破碎腔:實際進料口開度小于名義進料口開度,如圖所示:
2、與老一代顎式破碎機相比,PEW歐版顎式破碎機增加了自身的強度,減輕了設備自重,其高產和低成本使之成為廣大用戶青睞的顎式破碎機。
型號規格 | 進料口尺寸 | 排料口調整范圍 | 處理能力(m3/h) | 電機功率 | 外形尺寸(長×寬×高) | 重量 |
PEW1108 | 1050×800 | 75-200 | 140-500 | 132 | 2950×2100×3000 | 23.7 |
PEW1208 | 1200×800 | 75-250 | 160-700 | 160 | 3000×2400×3000 | 31.2 |
PEW1211 | 1200×1100 | 125-250 | 300-750 | 160 | 3300×2400×3500 | 40.6 |
PEW1312 | 1300×1150 | 125-250 | 300-850 | 160 | 3710×2600×3800 | 45.8 |
PEW1511 | 1500×1100 | 125-300 | 350-1000 | 200 | 4100×3000×4000 | 65.4 |
PEW1513 | 1500×1300 | 150-300 | 400-1000 | 200 | 4300×3000×4200 | 76.6 |
PEW1518 | 1500×1800 | 310-360 | 520-1100 | 280 | 7460×6235×4249 | 132 |
